CEMENTERA MOCTEZUMA

Actividad: realizar información a cerca de la cementera con el aprendizaje del viaje a esta cementera.

Objetivo: demostrar lo a prendido y así saber a cerca del cemento.

Se organizo una visita a la cementera Moctezuma, en Apazapan, Ver. Al llegar a la cementera se nos recibio con un pequeño desayuno para después empezar con la visita a la cementera; empezando por una pequeña explicación de que es lo que se hacia en esta planta por el ingeniero en turno.

El proceso y realización del cemento se rige por la norma NMXC414, que se creó el 19 de Octubre de 1999, y esta es la que certifica, califica y da todos los tipos de cementos en México; Son 6 de estos pero solo se manejan 3:

-Portland Ordinario

-Portland Compuesto

-Portland Posolánico

Venden los tipos:

-CPC 30 R RS

-CPC 40 R RS

R= Rápido. A 3 días debe tener 2/3 partes de secado/fraguado

RS= Resistentes a sulfato

Todo el cemento fabricado en la planta de agazapan es para zonas costeras, por lo que es mas denso, entonces de esta manera la humedad no llega a las varillas y no las corroe y se alarga la vida de la estructura.

en el laboratorio se hace la calidad de control de todo lo producido y este empieza por las canteras donde una maquina de rayos x manda al laboratorio como esta saliendo la mezcla, ya en el laboratorio físico es donde se hace las pruebas físicas al cemento.

MODELO DE CIMENTACION, COLUMNA Y VIGA.

Actividad: realizar un modelo a cerca de la cimentación que nos dio el arquitecto a realizar, así como de la columna y viga.


 Objetivo: realizar el modelo a escala 1:10 para poder ver los detalles de como es que se elabora cada una de estas estructuras de concreto y cimentación y así a prender todo lo que las compone.


Cimentación de zapata corrida:

Las Zapatas Corridas son, según el CTE, aquellas zapatas que recogen mas de tres pilares. Las considera así distintas a las zapatas distintas, que son aquellas que recogen dos pilares. Esta distinción es objeto de debate puesto que una zapata combinada puede soportar perfectamente tres pilares.

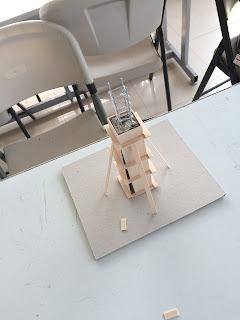

Columna de Concreto armada de sección cuadrada de 35 cm x 35 cm en escala 1:10


Viga de concreto armada de sección rectangular de 35 cm. x 25 cm. en escala 1:10


A continuacion se muestra todo el proceso por el cual se elabora cada uno de los modelos con imágenes.

CIMENTACIONES

Actividad: Investigar a cerca de las cimentaciones, cimbra, armado y tipos que existen.



Objetivo: Investigar sobre la cimentación que se dio en clase para elaborarla después de tener esta información.

Las Zapatas Corridas se aplican normalmente a muros. Pueden tener sección rectangular, escalonada o estrechada cónicamente. Sus dimensiones están en relación con la carga que han de soportar, la resistencia a la compresión del material y la presión admisible sobre el terreno.

Por practicidad se adopta una altura mínima para los cimientos de concreto de 30 cm.aproximadamente. Si las alturas son mayores se les da una forma escalonada teniendo en cuenta el ángulo de reparto de las presiones.

Tipos de Cimentacion:

Zapata corrida de colindancia

Zapata corrida esquinera

Zapata corrida central

Zapata aislada

CIMBRA

Actividad: Realizar una investigación y exposición acerca de que es una cimbra y sus tipos.

Objetivo: A prender que es una cimbra y los tipos que hay para tener en cuenta los materiales y medidas con las que se realizan las contrucciones.

Que es una cimbra ?

•La cimbra es un sistema de moldes temporales o permanentes  que se utilizan para dar forma al concreto.

Que tipos de cimbra existen ?

•Sistema Tradicional: Se elabora en obra utilizando madera, es fácil de montar pero de lenta ejecución en estructuras grandes.

•Sistema normalizado: Cuando se conforma por módulos prefabricados, principalmente de metal, permite rapidez y precisión.

•Sistema deslizante: Se utiliza para construcciones de estructuras verticales u horizontales de secciones constantes, permitiendo reutilizar la misma cimbra a medida que va creciendo la estructura.

Partes de una cimbra ?

•Duela de contacto de 1” x 4” : Esta es la parte de la cimbra que esta en contacto con el concreto dando forma y textura.

•Yugos de 2” x 4” : Estos son elementos que mantienen a la duela de contacto en su lugar.

•Pies derechos de 4” x  4” : Elemento que recibe todo el peso de la misma y lo transmite al suelo.

• Estacas de 2” x  4” : Elementos que evitan que los pies derechos se muevan de su lugar.

•Plomos de 1” x  4” : Duelas sobre las cuales al final para quedar colgando se colocan plomadas para comprobar la verticalidad de la cimbra.

Conclusion : Esta actividad Fue de mucha ayuda pues nos dio todo el diverso material que existe para realizar una cimbra.

COSTOS DE MADERA

Actividad: Ir a una maderería para investigar a cerca de los precios que tiene la madera.

Objetivo: Tener una idea clara del precio de la madera y sus medidas.

Tipo De Madera                         Medidas                                 Costo

Chaflan                                       1" X 2.5 mtrs. largo                $ 15.00

Barrotes                                      2" X 4 mtrs.                            $ 60.00

Tabla                                           20 cm. X 2.50 mtrs largo       $ 107.00



                                                    25 cm. X 2.50 mtrs. largo     $ 134.00

                                                   30 cm. X 2.50 mtrs. largo       $ 161.00

Duela                                         10 o 15 cm X 2.50 mtrs largo    $ 54.00

Polin                                           3" X 3"                                      $ 65.00



                                                   3.5" X 3.5"                                $ 80.00

                                                   4" X 4"                                      $ 100.00

Conclusion: Esta actividad nos dio conocimiento a cerca del precio de la madera y sus medidas en que la venden para tener en cuenta con que medidas se tiene para realizar en nuestro caso una cimbra para colar.

LOSAS DE CONCRETO ARMADO

Actividad: Realizar la cimbra de una losa de concreto para después colarla y después probar su resistencia.

Objetivo: Ver de que manera resiste mas losa, si con su armado en la parte superior o inferior o sin armado.

De arriba para abajo, la primera losa es sin armar, la segunda es con armado inferior y la ultima es con armado superior.

 a continuacion se muestra unas imagenes y un video de ciertas pruebas que se hicieron en el salón de clases.

Conclusion:  El realizar estas losas nos demuestra que a pesar de ser pequeñas y nada que ver con la realidad nos da una idea de lo fuerte que son y que tanto pueden soportar.
